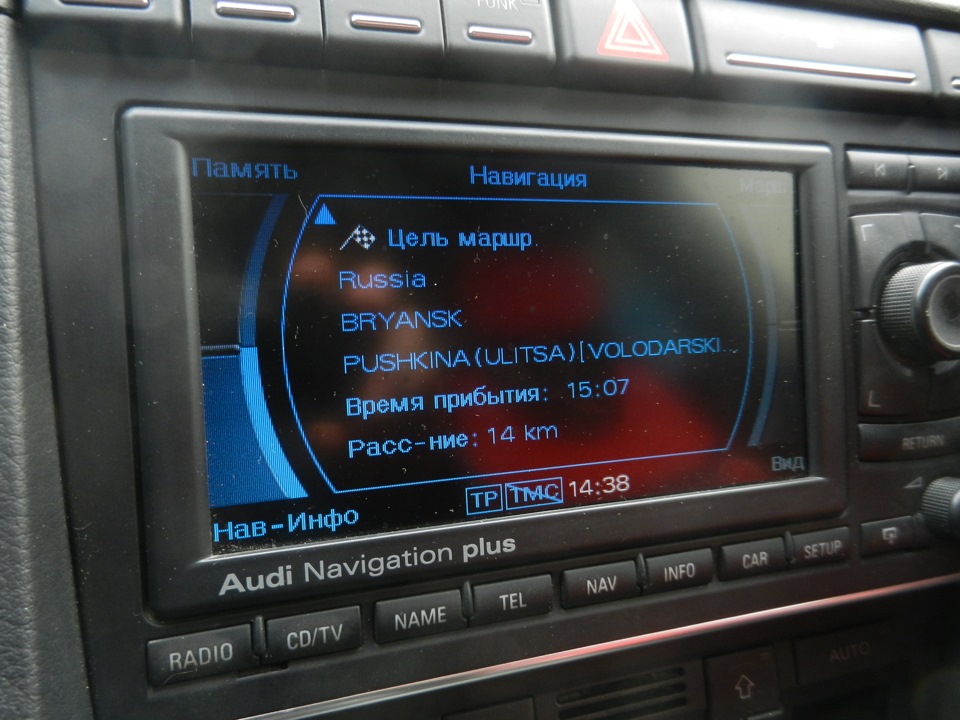

Полная инструкция по установке RNS- D Navigation Plus — бортжурнал Audi Allroad 2. DRIVE2. Решил написать небольшую инструкцию по внедрению магнитолы RNS- D Navigation plus(далее нави, навик, рнс, рнска) в машину,где штатно ее не стояло. Постараюсь включить все нюансы, которые помогли мне в этом нелегком деле. Итак начнем с покупки.

FAQ RNS-E Radio Navigation System RNS-E – штатная. Визуальные и звуковые навигационные инструкции. Прошивка SDS660. Карты для Audi Navigation Plus RNS-E Central-East Europe 2014. Есть много нюансов про перепрошивке, но у меня все получилось с 1 раза. Samsung GT-I9001 Galaxy S Plus - Прошивка - 4PDA. ПОДРОБНЕЙШАЯ инструкция по прошивке-настройке телефона (ОСТОРОЖНО . AUDI, Штатные головные устройства. Модель магнитолы, как правило, указана на лицевой панели и/или на ее.

Пожалуй, самое важное это не прогадать с формой рамки. Например нави от а. Какие с какими совместимы по размерам точно не знаю. С размером определились, далее определяемся с тем, что нам необходимо купить.

Попробую описать все элементы с комментариями: 1. Сама магнитола. Не путать с ТВ- тюнером. Стоит под рулем, правее к бороде. Необходим он для отображения радиостанции и навигации на приборной панели, для работы кнопок на рулеи чтобы убрать такую табличку. Как бы конвертирует кан шину ауди в бош кан.

Так же эту табличку можно убрать просто перекодируя магнитолу через ваг ком. Важен парт номер этого тюнера, работать будет только этот 4. B1 9. 19 8. 94 B3. Нужен для просмотра телевизора или подключения внешних видео сигналов. Находится в багажнике в лючкес водительской стороны. Если не хотите телевизор, можете не ставить, на работу остальных систем не влияет. Бывают двух видов.

Русская инструкция.

Первый. Второй. Главное их отличие, кроме проводки, это наличие видео входов. На второй вид так же можно, но об этом ниже. Антенный коммутатор, он же смеситель.

Находится в задней части авто под обшивкой потолка. Между антенной и правым,по ходу движения, боком. Эта штуковина нужна для распределения антенн по блокам. Эта штука НЕ нужна, если не ставите родной ТВ- тюнер. Антенны TV/FM в количестве 4 штуки.

Audi штатная навигация на русском. Прошивка Audi A6C6 BRE 2.0TDI программатором Kess V2 2.15 + Chip Ratkov - Duration: 17:57.

Савить вместо старых на штатные места — сразу под задними боковыми стеклами. Фото че то не нашел. Прилагаю фото похожего. Маленькая коробочка. Вот такая: 6. Блок навигации. Учебник Обществознание 5 Класс Боголюбов 2014 здесь.

Довольно бесполезная шляпа. Блок телефона и сам телефон.

Инфы по нему у меня нету вообще. Так как не ставил себе. Полный компект проводки. Он очень сильно облегчит нам жизнь. Допустим, купили, все, что нужно.

Начинаем ставить. Первое, что надо сделать это убедиться, что у вас есть код разблокировки магнитолы. Если его нету, есть три основных пути: 1) Самый дорогой, но самый простой — отнести магнитолу спецам. Там они перепаяют микросхему под известный код. Или вообще без кода. Стоит примерно 1. Средний по цене, простой — на форумах есть ребята, которые говорят код по серийнику мафона.

Я лично так и сделал. Стоит 6. 00 рублей. Этот метод не сработает, если кто то уже перепаивал магнитолу на свой код. Самый дешевый, но самый сложный — собрать программатор и слить дамп. Вставляете дамп в прогу,она фильтрует его и говорит код.

Далее можно прошить магнитолу. Как мне известно, есть три прошивки: 1. По факту последняя прошивка дает только красивый компас. Имеем ввиду, что после перепрошивки язык магнитолы сбрасывается на немецкий,а сменить можно только имея диск с картами(как его сделать ниже)Есть много нюансов про перепрошивке, но у меня все получилось с 1 раза. Напомню, что магнитолы старые и у кого тозасорился лазер настолько, что будет необходим чистящий диск.

Так же наши лазеры плохо работают на морозе. Итак, если решили шить, думаем, хотим ли мы вставить свою картинку вместо заставки? Если да, то берем прогаммы Kolumbia 0. Irfanview, делаем по инструкции, которую прикрепил. Допустим, картинку сделали, в прошивку вставили. Теперь необходимо записать прошивку на диск. Напомню,что прошивки надо ставить последовательно.

То есть самая новая на самую старую не встанет. Надо пошагово. Текущую прошивку можно посмотреть через сервисное меню в магнитоле, файл по скрытым меню ниже. Прошивки все я прикреплю. Устанавливаем программу Img.

Burn в опциях записи ставим скорость на х. File System на ISO9. Прожигаем. Настройки важны. Если все сделаете правильно, то потратите 1 диск, а не с десяток, как ребята на форуме))Далее нам необходимо сменить язык с немецкого на английский. Для этого берем образ с картами и профиль для записи.

Ставим прогу Clone. CD, в нее ставим профиль Teleatlas Europe 2. DX, иначе не покатит. Прожигаем, вставляем в магнитолу. Активируется меню по смене языка. Еще существует программа Navisound для смены звуковых дорожек навигации.

Я даже разбираться с ней не стал. Смысла не увидел.

Теперь мы имеем на руках магнитолу, готовую к установке. Рассмотрим ее разъемы. Плюс, масса — как у всех остальных магнитол. Солнышко — подсветка кнопок. Некоторые симфонии включали подсветку от сигнала по кану.

Если у вас так, берем с кнопок пневмы. Safe — перемыкаем с постоянным плюсом, иначе не примет код.

S- kont — плюс при включении зажигания, я взял с климы. Gala — информирует магнитолу о скорости движения, необходим при включенной функции повышения громкости с набором скорости,если хотим смотреть тв в движении, просто режем его. Далее посмотрим на большую колодку. CAN/H и CAN/L это бошевский кан для связи с тмс тюнером, тв тюнером и блоком навигации. Остальное тыкаете на штатные места.

Если не работают какие то колонки, то перекодируете навик под систему без Bose. Далее ставим ТМС тюнер. У него всего 6 проводов: Плюс, масса, 2 на кан ауди(берем с колодки старого мафона),2 на кан бош(суем в большую колодку навика)Тут все понятно: Из колодки (симфония) вытащить провода 7 и 1. ТМС 7- 3 и 1. 2- 2в ТМС подключить 6- плюс, 1.

ТМС к РНС 8- 2. 6, 9- 1. Есть подробный мануал в файле внизу. Вообще там дофуя мануалов. Кодировки, настройка, русская инструкция и прочее.

После этих манипуляций у нас заработали кнопки на руле, отображение на приборке и перестали вываливаться идиотскиетаблички об отсутствии этого тюнера. Добавлю еще про такую табличку при выключении. При подключении S- kont пропадает. Дело в том, что магнитола пытается получить по радио информацию о пробках и прочей лабуде.

Как я понял, просит активировать решим тп- мемо и не трогать ее 2. Ага, ща, обойдется. Если вы не ставите тв- тюнер, то для вас установка закончена, поздравляю! Если вам необходим видеовход,а тюнера нету, то делаем так: Покупаем, занимаем, крадем разъем mini din 1. Как оказалось, реально редкая штуковина. Есть пару способов ее достать: 1) Купить кусок штатной проводки и срезать его оттуда.

Купить в интернете. Я нашел в наличии только в МСК3) Приставка. Как сделал я. Нашел на авито приставку Аmino 1. У нее в комплекте провод как нам нужен — 3*RCA to minipin. Не уверен в правильной распиновке, если что переделать пара минут.

Приставку с полным косплектом я купил за 2. Вот такой с приставкой идет. Теперь надо спаять проводок. Смотрим контакты и суем все на места.

Пример со скартом, но тюльпаны не сложнее. Мне просто лень рисоватьдля их благополучного знакомства паяем кабель с распиновкой: MINIDIN — SCART1 - -- -- -- -- -- - 4. Om — 8. 8 - -- -- -- -- -- - 7. Все, теперь можно подключать что угодно: камеры, приставки и тп. Переходим к установке тв тюнера.

С самого тюнера выходит здоровая колодка на 5. Сразу отделяем красно- оранжевый — плюс, коричневый — минус, зеленый — включение от питания антенны/зажигания, два смотанных серых это кан бош(суем туда же, куда от тмс тюнера)Остальные идут на мини дин 1. Как именно их сращивать не скажу. У меня было обрезано с обоих сторон, я взял витую пару и сращивал тупо по цветам. Настало время сделать видео входы под камеру, приставку и прочую ненужную лабуду. Берем свободную гребенку из разъема тюнера, тюльпаны и ставим по местам. Схема подключения RCA кабеля.

Video 1 —4. 5 Video 1 +4. Audio 1 —4. 1 Audio R +4. Audio L +5. 3 — Video 2 —5.
